Фитинг аксиальный – тройник надвижной с переходом на наружную резьбу

(VTm.433.G) Надвижные фитинги (аксиальные фитинги) серии VTm.400 предназначены для монтажа труб из сшитого полиэтилена (PE-X), имеющих следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм.

В результате монтажа аксиального фитинга VALTEC получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.

Аксиальные фитинги VALTEC не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.

Корпусы фитингов и надвижные гильзы изготавливаются из сантехнической латуни марки CW614N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).

Фитинги рассчитаны на использование в системах с номинальным давлением до 16 бар и максимальной рабочей температурой не выше 95 °С.

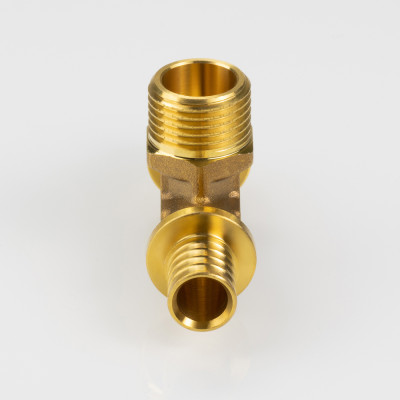

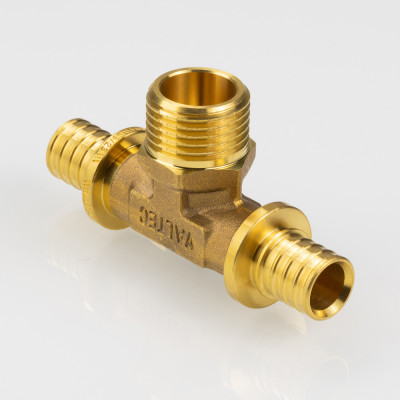

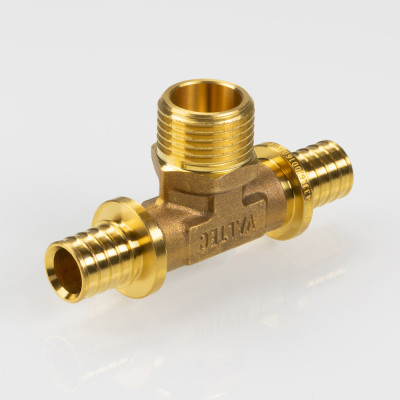

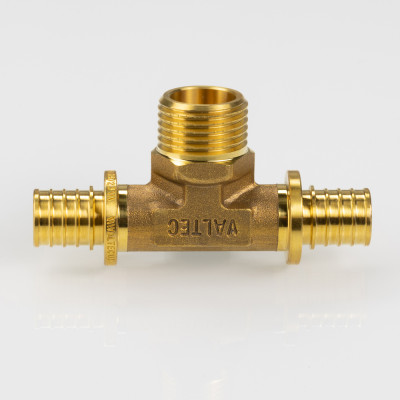

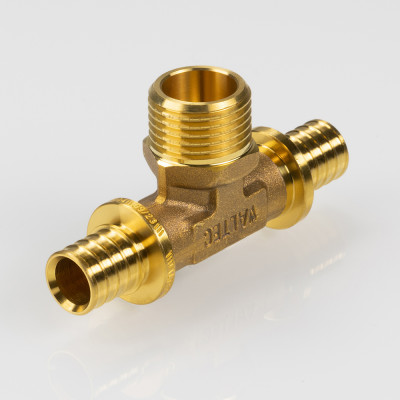

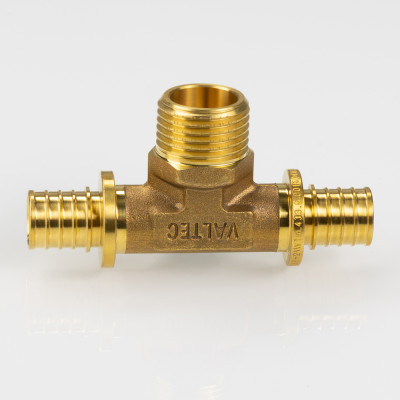

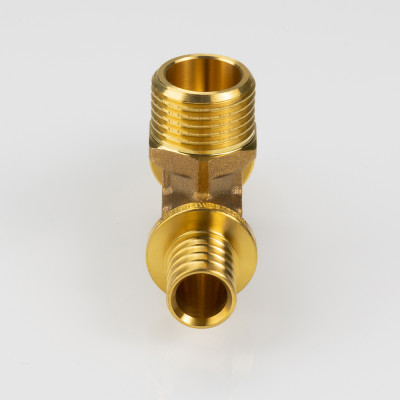

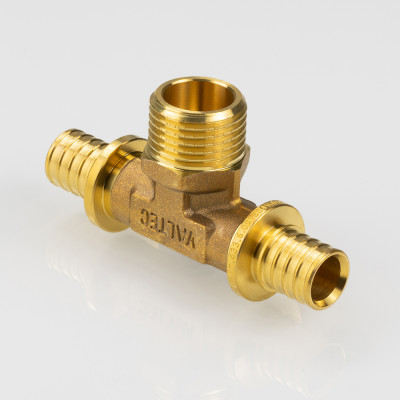

VTm.433.G – трехсторонний латунный аксиальный фитинг с переходом на наружную резьбу в центральном отводе (тройник надвижной с переходом на наружную резьбу), обеспечивающий присоединение к полимерному трубопроводу элемента системы с резьбовым патрубком.

Монтаж аксиальных фитингов осуществляется с помощью ручного или электрического инструмента.

АртикулРазмерЦена за единицу
Арт.Разм./кол.Цена
VTm.433.G.16041616 (2,2) мм х 1/2" х 16 (2,2) мм291 p
VTm.433.G.20042020 (2,8) мм х 1/2" х 20 (2,8) мм420 p
VTm.433.G.20052020 (2,8) мм х 3/4" х 20 (2,8) мм491 p
VTm.433.G.25052525 (3,5) мм х 3/4" х 25 (3,5) мм651 p
* Указаны рекомендованные производителем розничные цены (руб).
