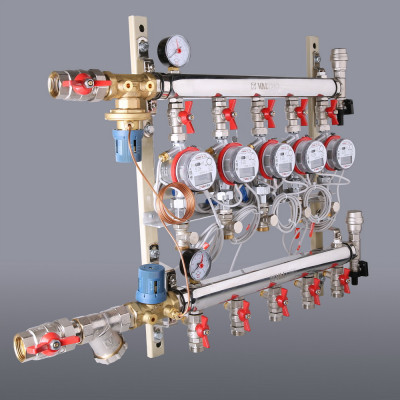

Узел этажный для поквартирного учета тепловой энергии с автоматическим регулятором перепада давлений

(VT.GPA) Этажный узел применяется в системах водяного отопления многоквартирных домов для распределения тепловой энергии по отдельным потребителям и учета ее расходования (при установке теплосчетчика). Кроме того, модуль позволяет произвести гидравлическую увязку потребителей между собой.

Также узел этажный для поквартирного учета тепловой энергии позволяет осуществлять сервисные операции: выпуск воздуха, очистка теплоносителя, дренаж и заполнение системы. Узлы серии VT.GPA дополнительно позволяют автоматически поддерживать перепад давления на входе и выходе в квартирную систему отопления, тем самым гидравлически увязывая работу узла с остальными элементами системы отопления здания. Диапазон поддерживаемых перепадов давлений: 5–30; 25–60 кПа.

Узел присоединяется к распределительному общему трубопроводу системы отопления (стояку), расположение ввода – левое (L) либо правое (R). К выходам узла присоединяются горизонтальные квартирные однотрубные и двухтрубные системы отопления. Диаметр подключения к стоякам систем отопления – ¾ или 1”. Максимальная температура теплоносителя – 95 ˚С, рабочее давление – 10 бар.

Изделие поставляется в собранном виде, по отдельному заказу узел может быть поставлен в разобранном виде, для последующей сборки на месте. Также он может комплектоваться теплосчётчиками, манометрами и автоматическими воздухоотводчиками. Собранные узлы опрессовываются давлением 15 бар.

Под заказ данные узлы могут быть выполнены на коллекторах из черной стали VTc.510.BS.

В качестве сопутствующих товаров для узла VT.GPA предлагаются комплект манометров VT.GP.31, теплосчетчики, оборудованные импульсным каналом передачи данных, каналом с интерфейсом RS-485 или M-BUS.

Для оформления заявки на комплектацию и поставку стандартного/нестандартного этажного коллекторного узла необходимо заполнить бланк заказа.

Этажные узлы VALTEC выпускаются российским производством ООО «Веста Регионы».
Россия, 142100, Московская обл., г. Подольск, ул. Свердлова, 30, корп. 1.

АртикулРазмер/количествоЦена за единицу
Арт.Разм./кол.Цена
VT.GPA.05S04.L23/4", 2 вых., ввод слева28550 p
VT.GPA.06S04.L21", 2 вых., ввод слева31231 p
VT.GPA.05S04.L33/4", 3 вых., ввод слева31642 p
VT.GPA.06S04.L31", 3 вых., ввод слева34347 p
VT.GPA.05S04.L43/4", 4 вых., ввод слева35583 p
VT.GPA.06S04.L41", 4 вых., ввод слева38181 p
VT.GPA.05S04.L53/4", 5 вых., ввод слева39369 p
VT.GPA.06S04.L51", 5 вых., ввод слева41830 p
VT.GPA.05S04.L63/4", 6 вых., ввод слева43095 p
VT.GPA.06S04.L61", 6 вых., ввод слева45556 p
VT.GPA.05S04.L73/4", 7 вых., ввод слева47306 p
VT.GPA.06S04.L71", 7 вых., ввод слева50155 p
VT.GPA.05S04.L83/4", 8 вых., ввод слева50661 p
VT.GPA.06S04.L81", 8 вых., ввод слева53122 p
VT.GPA.05S04.R23/4", 2 вых., ввод справа 28550 p
VT.GPA.06S04.R21", 2 вых., ввод справа31231 p
VT.GPA.05S04.R33/4", 3 вых., ввод справа 31642 p
VT.GPA.06S04.R31", 3 вых., ввод справа34347 p
VT.GPA.05S04.R43/4", 4 вых., ввод справа 35583 p
VT.GPA.06S04.R41", 4 вых., ввод справа38181 p
VT.GPA.05S04.R53/4", 5 вых., ввод справа 39369 p
VT.GPA.06S04.R51", 5 вых., ввод справа41830 p
VT.GPA.05S04.R63/4", 6 вых., ввод справа 43095 p
VT.GPA.06S04.R61", 6 вых., ввод справа45556 p
VT.GPA.05S04.R73/4", 7 вых., ввод справа 47306 p
VT.GPA.06S04.R71", 7 вых., ввод справа50155 p
VT.GPA.05S04.R83/4", 8 вых., ввод справа 50661 p
VT.GPA.06S04.R81", 8 вых., ввод справа53122 p
* Указаны рекомендованные производителем розничные цены (руб).
