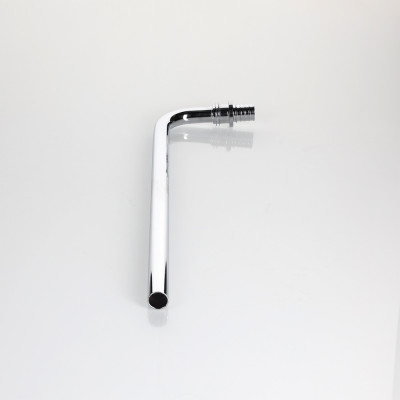

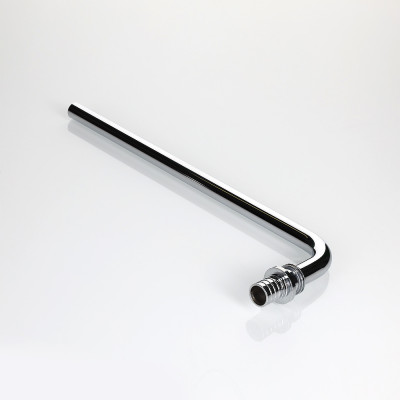

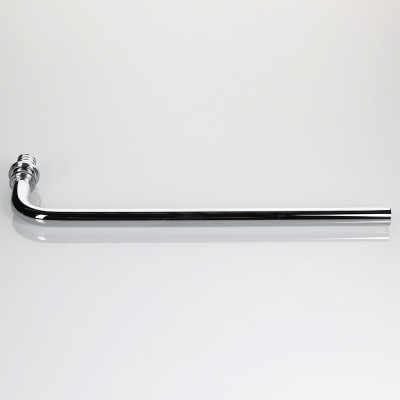

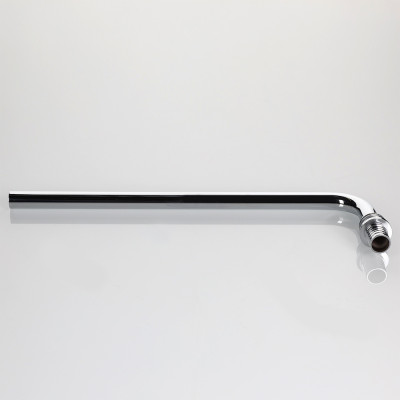

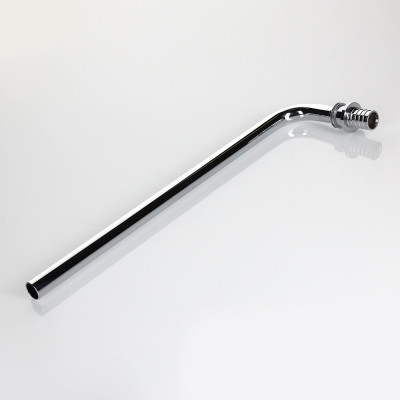

Фитинг аксиальный универсальный – угольник радиаторный с хромированной латунной трубкой с плавным поворотом, короткий
(VTm.481.PC) Аксиальные фитинги (надвижные фитинги) VTm.481 предназначены для подключения трубопровода из сшитого полиэтилена к арматуре отопительных приборов. Присоединяемые трубы должны иметь следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм.
В результате монтажа аксиального фитинга VALTEC получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.
Аксиальные фитинги VALTEC не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.
Корпус фитинга VTm.481 изготовлен из латуни марки CW617N. Как и входящая в конструкцию фитинга латунная трубка, он имеет хромовое покрытие.
Монтаж фитинга осуществляется с использованием хромированной надвижной гильзы VTm.400.BC с применением ручного (VT.1240.FT) или электрического (44067-51 или 48348-51) инструмента.
Угловой аксиальный фитинг с латунной трубкой с плавным поворотом (угольник аксиальный радиаторный) рассчитан на использование в системах с номинальным давлением до 16 бар и максимальной рабочей температурой не выше 95 °С.
Длина трубки фитинга – 30 см. Если арматура находится ниже, то следует предварительно отмерить требуемую длину трубки и отрезать излишек роликовым труборезом.
Угловой аксиальный фитинг с хромированной латунной трубкой VTm.481.PC можно фиксировать к основе при помощи стального кронштейна VT.481.KS.01.
Артикул | Размер | Цена за единицу |
---|---|---|
Арт. | Разм./кол. | Цена |
VTm.481.PC.001615 | 16 (2,2) х 15 мм, 30 см | 962 p |
VTm.481.PC.002015 | 20 (2,8) х 15 мм, 30 см | 986 p |
* Указаны рекомендованные производителем розничные цены (руб). |
Паспорт: Соединители надвижные для полимерных труб (PDF, 2,28 МБ)
Сертификат соответствия (PDF, 445 КБ)
Свидетельство о госрегистрации: Соединительные детали из латуни (PDF, 2,06 МБ)
Отказное письмо в области обязательной сертификации (PDF. 1,42 МБ)
Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.
