Передовые методы конструирования VALTEC

В этой статье мы хотим приоткрыть закулисье работы нашего конструкторского бюро и рассказать, как осуществляется разработка продукции VALTEC.

Когда-то инженеры-конструкторы использовали бумагу для того, чтобы карандашом начертить детали входящие в сборку будущего крана или регулятора давления. Это был длительный и кропотливый процесс. Каждое изменение в чертеже требовало чертить дополнительный лист с извещением об изменении либо вообще чертить деталь снова. Такой метод конструирования не позволял увидеть изделие в трёхмерном измерении и исключить все неочевидные конструктивные ошибки, приводящие порой к полной перестройке конструкции. Всё это в конечном счете выливалось в дополнительно затраченное время и влияло на конечную стоимость продукции.

Развитие компьютерных технологий позволило перенести этот процесс с бумаги на монитор, и мы начали использовать программу AutoCAD от известной американской компании.

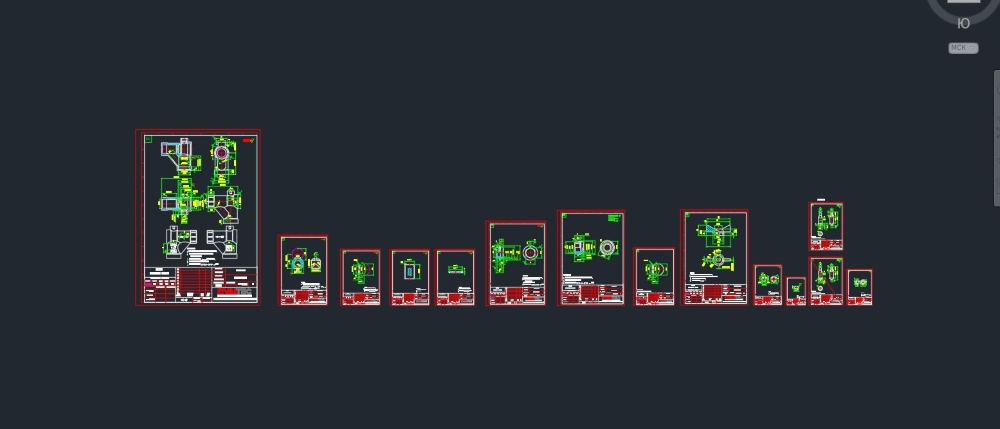

Рис.1. Чертежи в AutoCAD

С её помощью мы смогли существенно ускорить процесс конструирования изделий. Векторная графика обеспечивала математическую точность и масштабируемость чертежей. Параметризация позволяла при изменении необходимых параметров в конструкции все связанные элементы обновлять автоматически, что значительно упрощало процесс внесения каких-либо изменений и минимизировало риск возникновения ошибок. Однако эта программа имела существенные недостатки. По сути, это был электронный лист ватмана, который не позволял строить геометрически точные модели деталей и заглянуть в самые неудобные места конструкции. Этот недостаток исчез с появлением наиболее удобного для конструкторской деятельности симулятора «Компас 3D» от отечественного разработчика «Аскон».

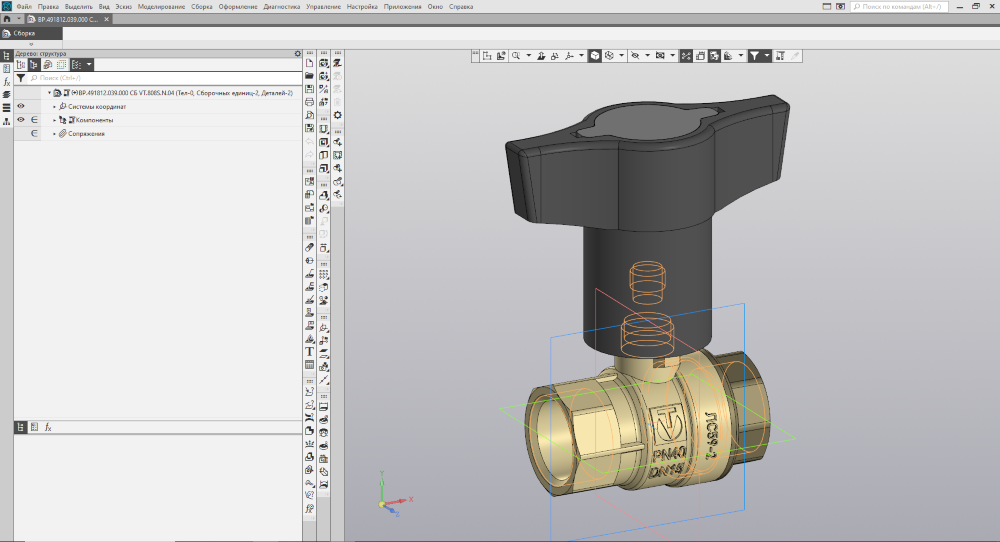

Рис.2. Модель крана в «Компас 3D»

Теперь наши конструкторы смогли устранять все недостатки на этапе строительства модели, быстро вносить необходимые изменения и подготавливать всю необходимую документацию для производства.

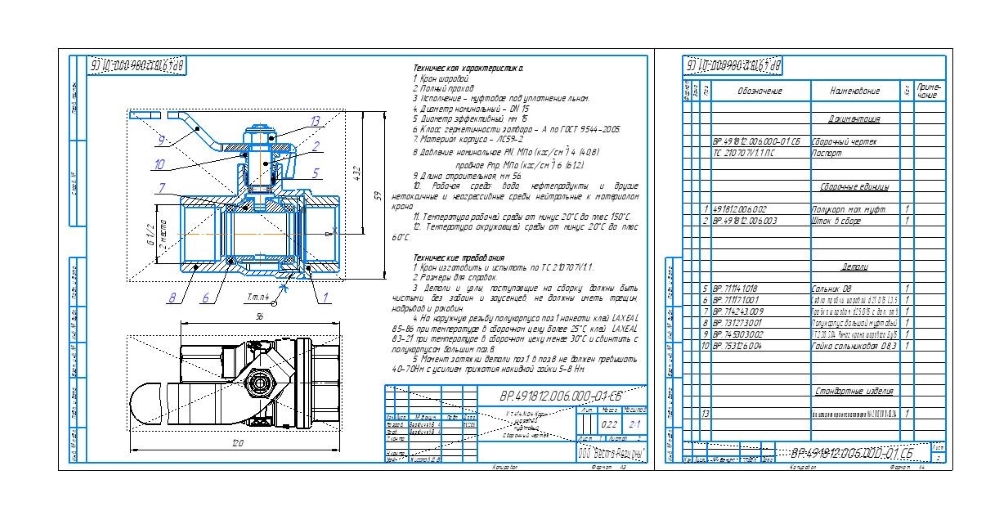

Рис.3. Сборочный чертёж крана в «Компас 3D»

Однако постоянно возникающие вызовы, изменения в науке и необходимость производить качественную и современную продукцию требуют проведения научных изысканий. Для изучения ряда процессов, протекающих во время эксплуатации сантехнической арматуры в трубопроводе, наш конструкторский отдел использует программу для расчёта прочности твёрдого тела «APM FEM».

«APM FEM» – это приложение, осуществляющее математический анализ по заданным параметрам и выводящее результат в удобном для инженеров виде.

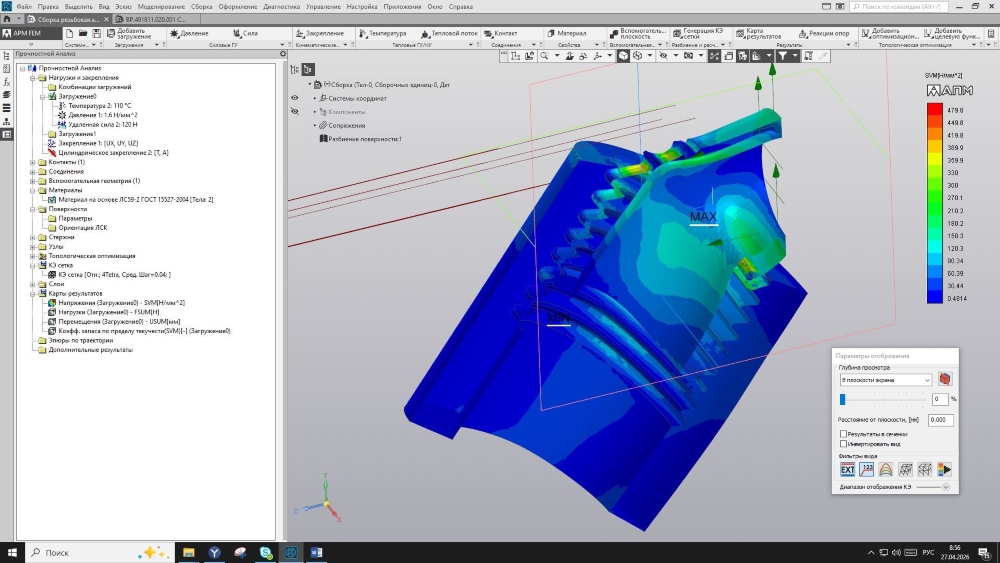

Рис 4. Результат расчёта в «APM FEM»

Благодаря этим программам мы производим наиболее технологичную сантехническую арматуру с минимальным весом без потери её прочности, максимально быстро модернизируем имеющуюся конструкцию с учётом накопленного эксплуатационного опыта для того, чтобы предложить вам качественную и доступную продукцию. Однако мы не собираемся останавливаться на достигнутом и будем применять неуклонно расширяющиеся возможности цифрового моделирования как для конструирования, так и для изучения поведения нашей арматуры в процессе её эксплуатации потребителями, чтобы предложить вам более совершенное изделие.
