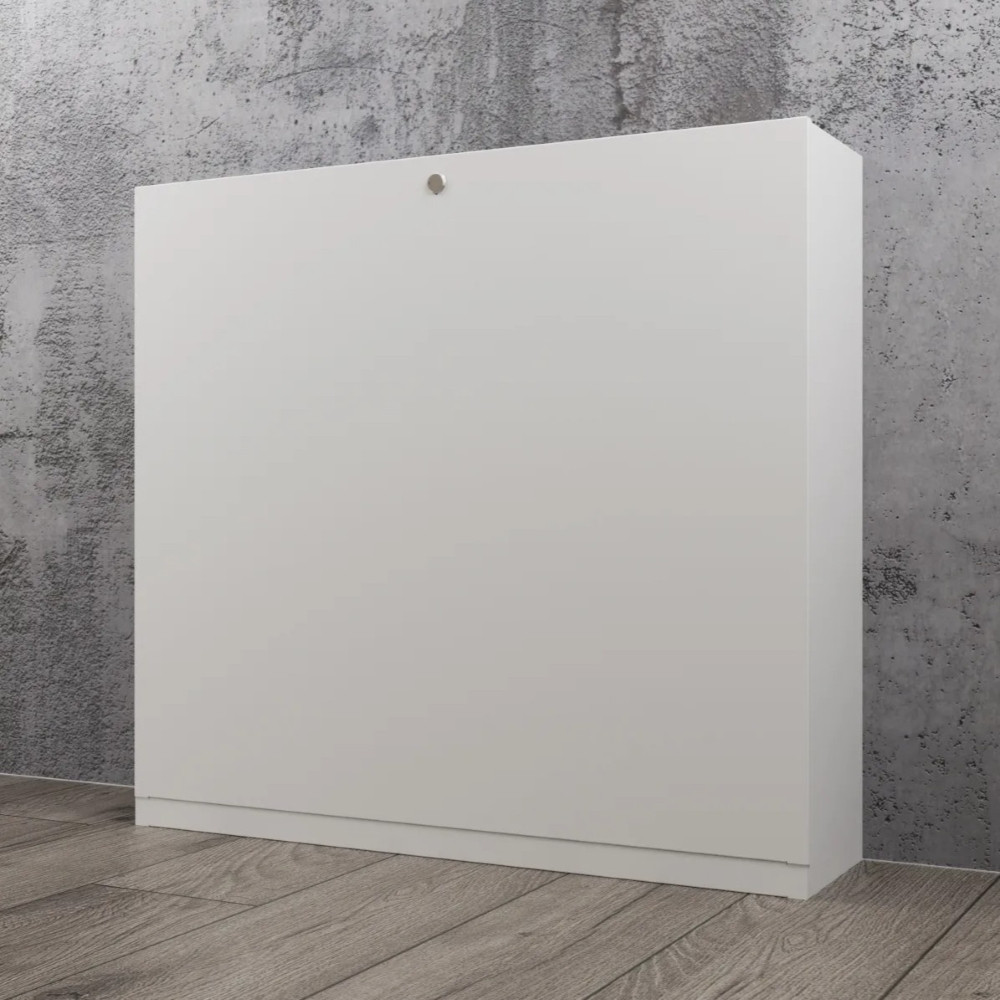

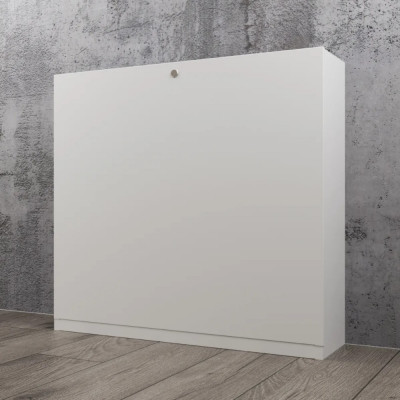

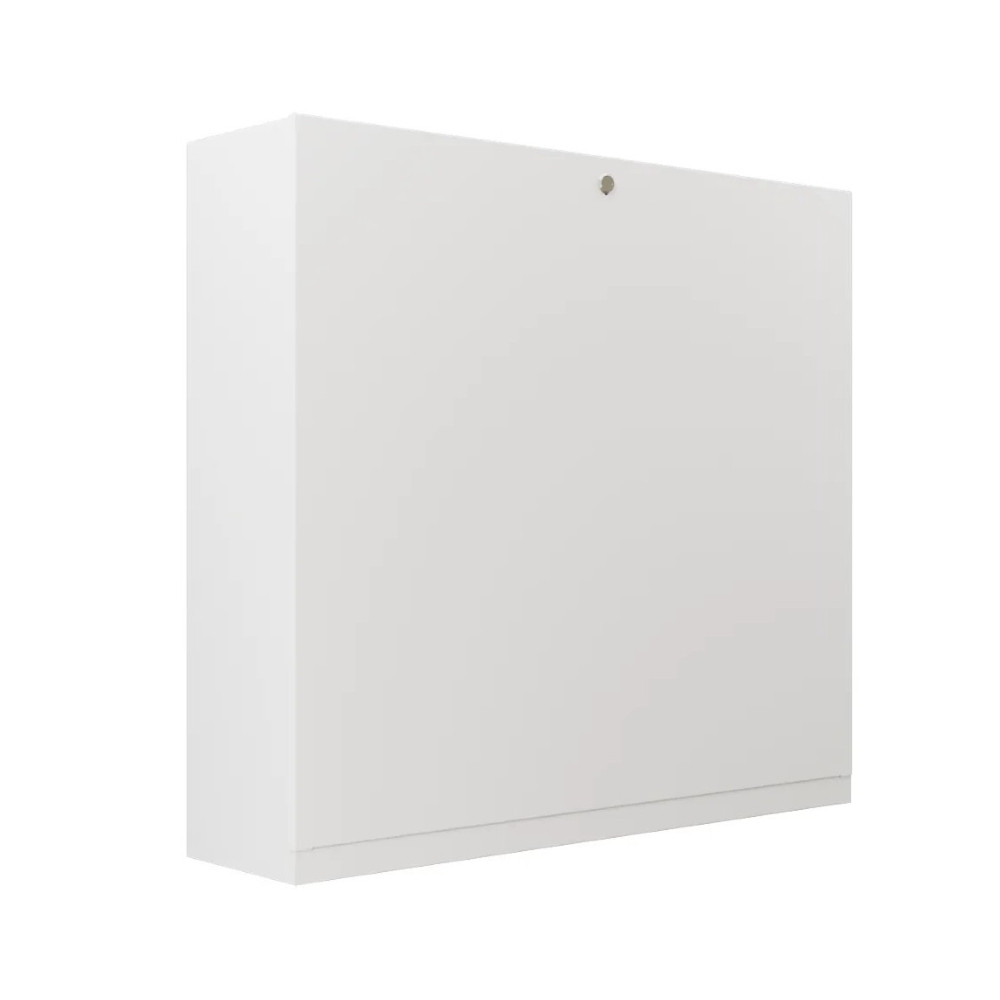

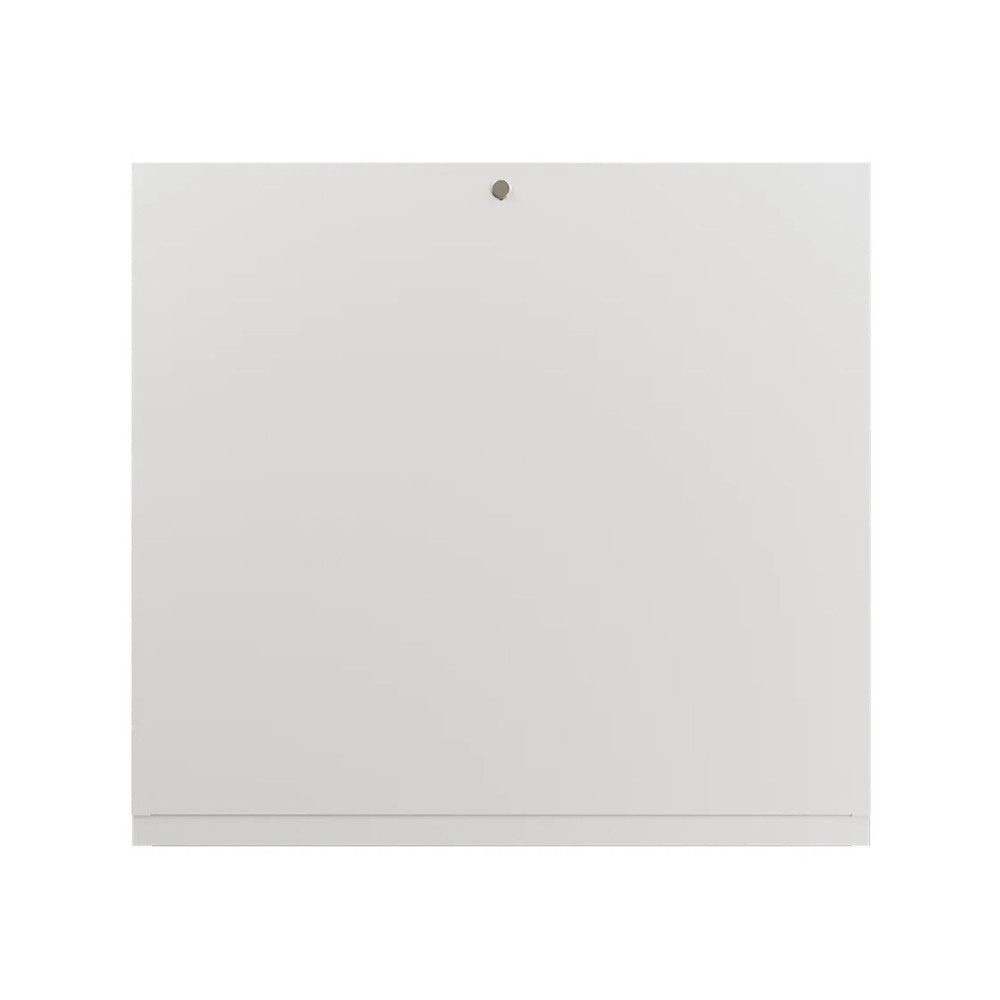

Шкаф коллекторный пристраиваемый ШРНУ. VTc.541.U

Пристраиваемые коллекторные шкафы (распределительные шкафы) VALTEC ШРНУ предназначены для размещения в них коллекторов, коллекторных блоков, иного оборудования систем внутреннего водопровода и отопления.

Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности.

Установка шкафа ШРНУ – пристенная. Отличительной особенностью данной модели является съемная задняя стенка с направляющими. Она закрепляется непосредственно на стену или перегородку через овальные отверстия. После этого производится монтаж оборудования (коллекторного блока и др.), и только затем устанавливается корпус шкафа – на уже готовую конструкцию. Такой монтаж удобнее обычного, в шкаф.

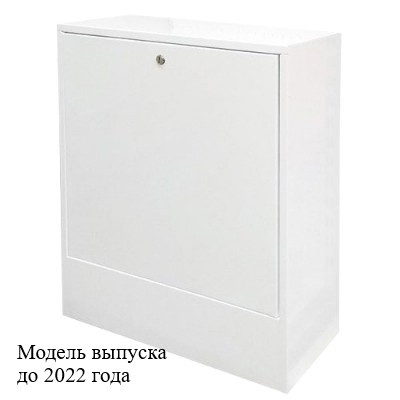

С лета 2022 г в конструкцию коллекторных шкафов VTc.541.U внесены изменения: задняя стенка стала НЕСЪЕМНОЙ и крепится с помощью контактной сварки, для обеспечения большей жесткости и устойчивости корпуса шкафа (ранее задняя стенка шкафа была СЪЕМНАЯ и крепилась с помощью болтового соединения в четырех точках). Также новые модели получили накладную дверь, что позволило увеличить полезное пространство для монтажа оборудования внутри шкафа, при этом габаритные размеры шкафа не изменились.

Дверца шкафа имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа.

Увеличенная глубина шкафа ШРНУ (180 мм) позволяет размещать в нем габаритные узлы учета, насосы и другую арматуру.

Ширина предлагаемых моделей: ШРНУ 3 – 700 мм (8–10 коллекторных выходов), ШРНУ 4 – 850 (11–12 вых.), ШРНУ 5 – 1000 (13–16 вых.), ШРНУ 6 – 1150 (17–18 вых.), ШРНУ 7 – 1300 мм (19–20 вых.).

При установке в шкафы смесительных узлов число выходов коллектора следует принимать на 3 меньше, чем указано выше.
