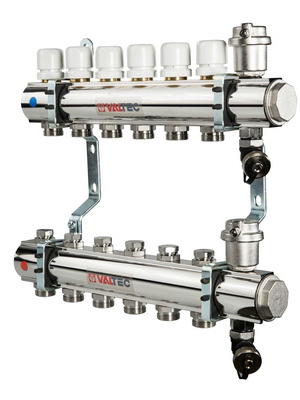

Коллекторный блок латунный c регулирующими и балансировочными клапанами
(VTc.594.EMNX) Коллекторный блок для систем водяного радиаторного и напольного отопления (водяной теплый пол) с настроечными (ручными балансировочными) и регулирующими (с возможностью установки электротермического сервопривода) клапанами, автоматическими воздухоотводчиками и дренажем.
Диаметр коллекторов – 1 или 1 1/4". Число выходов – от 3 до 12. Диаметр патрубков – 3/4", резьба – наружная, стандарт присоединения – «евроконус». Рабочая температура теплоносителя – до 120 °С, давление – до 10 бар.
Таблица совместимости коллекторных блоков и комплектующих
| VTc.596 | VTc.594 | VTc.586 | VTc.588 | VTc.589 | VTc.582 VTc.584 |
|
| Расходомер коллекторный VT.AC674 | + | - | + | - | - | - |
| Расходомер коллекторный VT.AC674.V | - | - | - | - | + | - |
| Настроечный клапан VT.VDC31.N | - | + | - | + | - | - |
| Запорный клапан VT.VTC30.N | + | + | + | + | + | - |
| Ниппель переходной VTr.580.NE | +* | + | +* | + | +* | - |
| Ниппель VTr.580.NEI.040E | +** | - | +** | - | - | - |
*подходит только для коллектора «обратки»
**подходит только для коллектора «подачи»
| Артикул | Размер | Цена за единицу |
|---|---|---|
| Арт. | Разм./кол. | Цена |
| VTc.594.EMNX.0603 | 1", 3 x 3/4", "евроконус" | 20682 p |
| VTc.594.EMNX.0604 | 1", 4 x 3/4", "евроконус" | 22924 p |
| VTc.594.EMNX.0605 | 1", 5 x 3/4", "евроконус" | 27549 p |
| VTc.594.EMNX.0606 | 1", 6 x 3/4", "евроконус" | 29357 p |
| VTc.594.EMNX.0607 | 1", 7 x 3/4", "евроконус" | 34246 p |
| VTc.594.EMNX.0608 | 1", 8 x 3/4", "евроконус" | 38567 p |
| VTc.594.EMNX.0609 | 1", 9 x 3/4", "евроконус" | 40990 p |
| VTc.594.EMNX.0610 | 1", 10 x 3/4", "евроконус" | 42100 p |
| VTc.594.EMNX.0611 | 1", 11 x 3/4", "евроконус" | 47555 p |
| VTc.594.EMNX.0612 | 1", 12 x 3/4", "евроконус" | 51989 p |
| VTc.594.EMNX.0704 | 1 1/4", 4 x 3/4", "евроконус" | цена по запросу ** |
| VTc.594.EMNX.0705 | 1 1/4", 5 x 3/4", "евроконус" | цена по запросу ** |
| VTc.594.EMNX.0706 | 1 1/4", 6 x 3/4", "евроконус" | цена по запросу ** |
| VTc.594.EMNX.0707 | 1 1/4", 7 x 3/4", "евроконус" | цена по запросу ** |
| VTc.594.EMNX.0708 | 1 1/4", 8 x 3/4", "евроконус" | цена по запросу ** |
| VTc.594.EMNX.0709 | 1 1/4", 9 x 3/4", "евроконус" | цена по запросу ** |
| VTc.594.EMNX.0710 | 1 1/4", 10 x 3/4", "евроконус" | цена по запросу ** |
| VTc.594.EMNX.0711 | 1 1/4", 11 x 3/4", "евроконус" | цена по запросу ** |
| VTc.594.EMNX.0712 | 1 1/4", 12 x 3/4", "евроконус" | цена по запросу ** |
| * Указаны рекомендованные производителем розничные цены (руб). ** Под заказ | ||
Паспорт: Блок коллекторный с регулирующими и балансировочными клапанами (PDF, 787 КБ)
Декларация о соответствии техническому регламенту Таможенного союза (PDF, 1,93 МБ)
Отказное письмо в области пожарной безопасности (PDF, 1,11 МБ)
Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.
