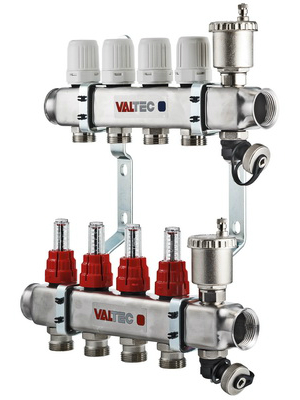

Коллекторный блок из нержавеющей стали с термостатическими клапанами и расходомерами

(VTc.586.EMNX) Коллекторные блоки для распределения теплоносителя по петлям теплого пола или по приборам отопления. Выходы подающего коллектора укомплектованы ручными регулировочными клапанами с расходомерами, обратного – ручными запорными клапанами, на которые можно установить электротермические сервоприводы. Каждый коллектор имеет автоматический воздухоотводчик и дренажный клапан.

Материал корпуса – нержавеющая сталь AISI 304, фитинги, детали термоклапана, корпус воздухоотводчика выполнены горячим штампованием из латуни CW617N, уплотнительные кольца, золотниковые прокладки клапанов – из EPDM 70Sh.

Количество выходов – от 2 до 12, рабочее давление – 8 бар, рабочая температура – 90 °С. Условный диаметр коллекторов – 1". Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».

Таблица совместимости коллекторных блоков и комплектующих

VTc.596 VTc.594 VTc.586 VTc.588 VTc.589 VTc.582
VTc.584
Расходомер коллекторный VT.AC674 + - + - - -
Расходомер коллекторный VT.AC674.V - - - - + -
Настроечный клапан VT.VDC31.N - + - + - -
Запорный клапан VT.VTC30.N + + + + + -
Ниппель переходной VTr.580.NE +* + +* + +* -
Ниппель VTr.580.NEI.040E +** - +** - - -

*подходит только для коллектора «обратки»
**подходит только для коллектора «подачи»

АртикулРазмер/количествоЦена за единицу
Арт.Разм./кол.Цена
VTc.586.EMNX.06021", 2 x 3/4", "евроконус"9264 p
VTc.586.EMNX.06031", 3 x 3/4", "евроконус"10419 p
VTc.586.EMNX.06041", 4 x 3/4", "евроконус"11842 p
VTc.586.EMNX.06051", 5 x 3/4", "евроконус"13667 p
VTc.586.EMNX.06061", 6 x 3/4", "евроконус"15467 p
VTc.586.EMNX.06071", 7 x 3/4", "евроконус"17530 p
VTc.586.EMNX.06081", 8 x 3/4", "евроконус"19357 p
VTc.586.EMNX.06091", 9 x 3/4", "евроконус"21929 p
VTc.586.EMNX.06101", 10 x 3/4", "евроконус"23823 p
VTc.586.EMNX.06111", 11 x 3/4", "евроконус"25715 p
VTc.586.EMNX.06121", 12 x 3/4", "евроконус"27203 p
* Указаны рекомендованные производителем розничные цены (руб).
