Фитинг аксиальный – тройник надвижной с переходом на внутреннюю резьбу
(VTm.432.G) Надвижные фитинги (аксиальные фитинги) серии VTm.400 предназначены для монтажа труб из сшитого полиэтилена (PE-X), имеющих следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм.
В результате монтажа аксиального фитинга VALTEC получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.
Аксиальные фитинги VALTEC не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.
Корпусы фитингов и надвижные гильзы изготавливаются из сантехнической латуни марки CW614N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).
Фитинги рассчитаны на использование в системах с номинальным давлением до 16 бар и максимальной рабочей температурой не выше 95 °С.

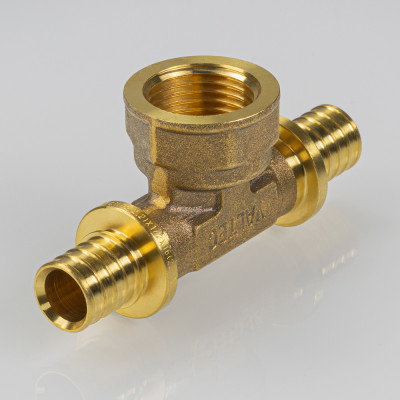

VTm.432.G – трехсторонний латунный аксиальный фитинг с переходом на внутреннюю резьбу в центральном отводе (тройник надвижной с переходом на внутреннюю резьбу), обеспечивающий присоединение к полимерному трубопроводу элемента системы с резьбовым патрубком.
Монтаж аксиальных фитингов осуществляется с помощью ручного или электрического инструмента.
Артикул | Размер | Цена за единицу |
---|---|---|
Арт. | Разм./кол. | Цена |
VTm.432.G.160416 | 16 (2,2) мм x 1/2" x 16 (2,2) мм | 350 p |
VTm.432.G.200420 | 20 (2,8) мм х 1/2" х 20 (2,8) мм | 447 p |
VTm.432.G.200520 | 20 (2,8) мм х 3/4" х 20 (2,8) мм | 531 p |
VTm.432.G.250525 | 25 (3,5) мм х 3/4" х 25 (3,5) мм | 726 p |
* Указаны рекомендованные производителем розничные цены (руб). |
Паспорт, руководство по эксплуатации: Фитинги аксиальные надвижные для полимерных труб (PDF, 2,24 МБ)
Свидетельство о госрегистрации: Соединительные детали из латуни (PDF, 2,06 МБ)
Отказное письмо в области обязательной сертификации (PDF. 1,42 МБ)
Отказное письмо в области пожарной безопасности (PDF, 0,91 МБ)
Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.
