Фитинг аксиальный – фитинг надвижной с накидной гайкой под «евроконус»
(VTm.422.GE) Надвижные фитинги (аксиальные фитинги) серии VTm.400 предназначены для монтажа труб из сшитого полиэтилена (PE-X), имеющих следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм.
В результате монтажа аксиального фитинга VALTEC получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.
Аксиальные фитинги VALTEC не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.
Корпусы фитингов и надвижные гильзы изготавливаются из сантехнической латуни марки CW614N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).
Фитинги рассчитаны на использование в системах с номинальным давлением до 16 бар и максимальной рабочей температурой не выше 95 °С.

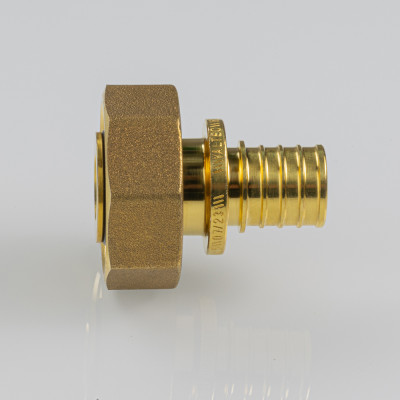

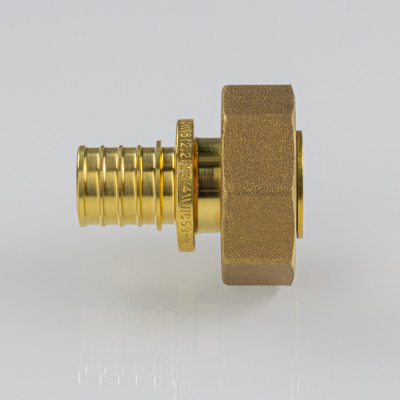

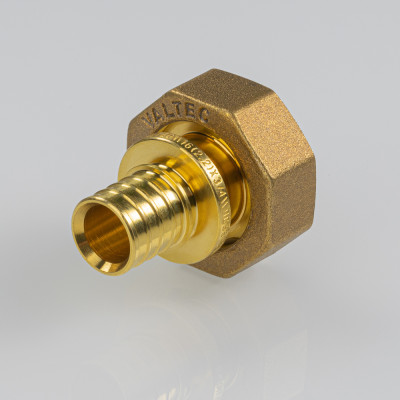

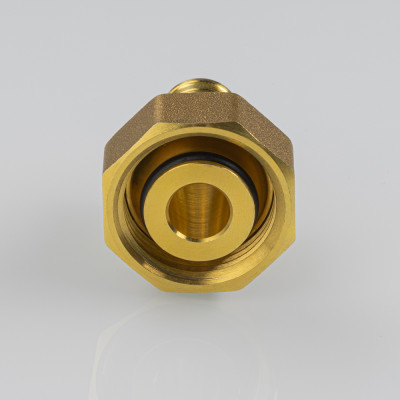

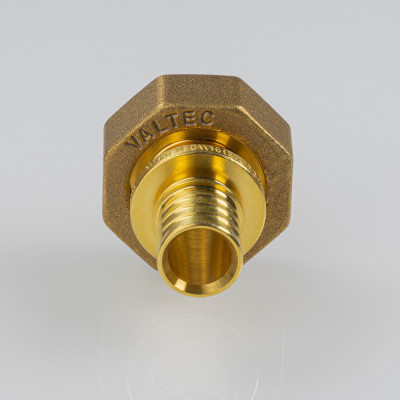

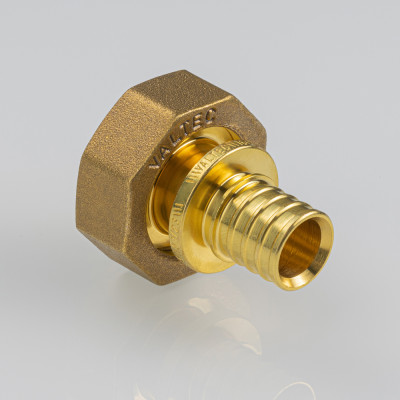

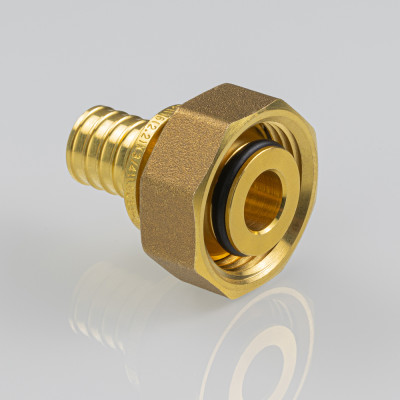

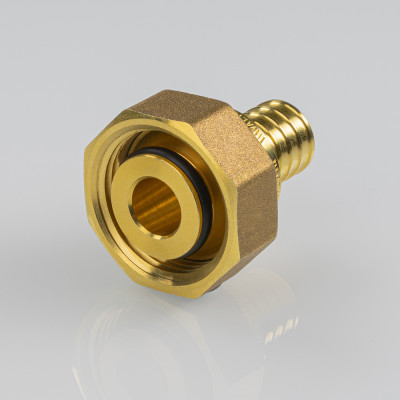

VTm.422.GE – прямой латунный надвижной фитинг с накидной гайкой для создания разъемных соединений труб из сшитого полиэтилена c патрубками сантехнических устройств, имеющими наружную резьбу стандарта «евроконус». Накидная гайка – самоуплотняющаяся.
Монтаж аксиальных фитингов осуществляется с помощью ручного или электрического инструмента.Артикул | Размер | Цена за единицу |
---|---|---|
Арт. | Разм./кол. | Цена |
VTm.422.GE.001605 | 3/4" х 16 (2,2) мм | 249 p |
VTm.422.GE.002005 | 3/4" х 20 (2,8) мм | 367 p |
* Указаны рекомендованные производителем розничные цены (руб). |
Паспорт, руководство по эксплуатации: Фитинги аксиальные надвижные для полимерных труб (PDF, 2,24 МБ)
Свидетельство о госрегистрации: Соединительные детали из латуни (PDF, 2,06 МБ)
Отказное письмо в области обязательной сертификации (PDF. 1,42 МБ)
Отказное письмо в области пожарной безопасности (PDF, 0,91 МБ)
Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.
