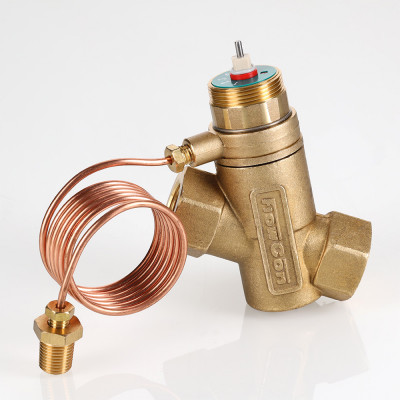

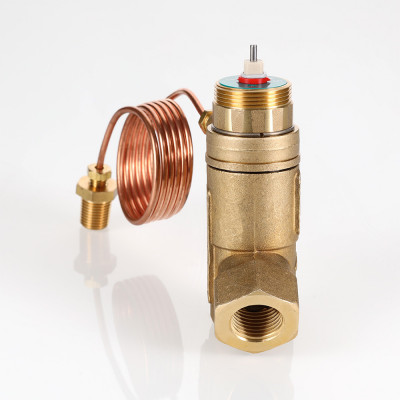

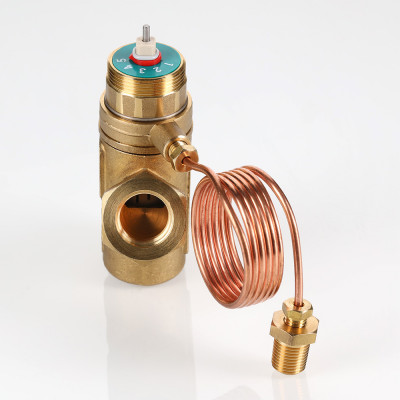

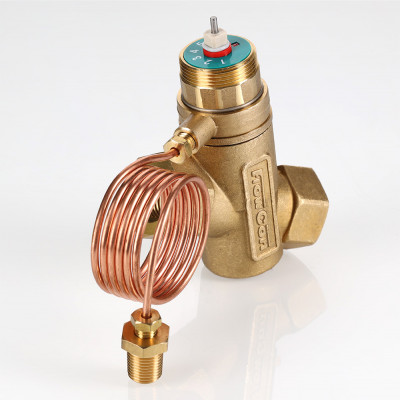

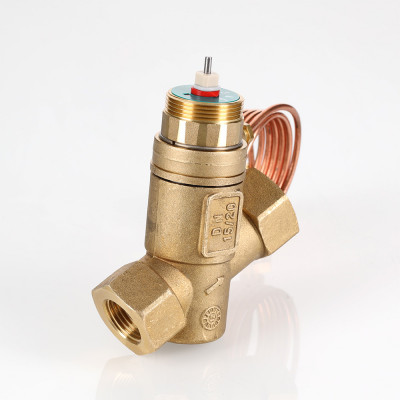

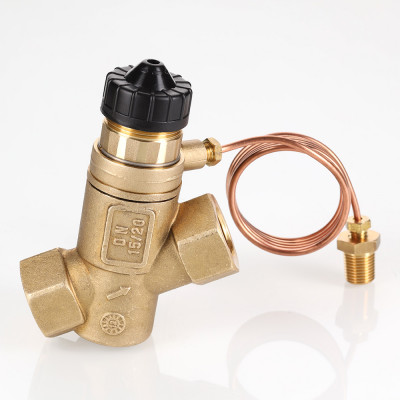

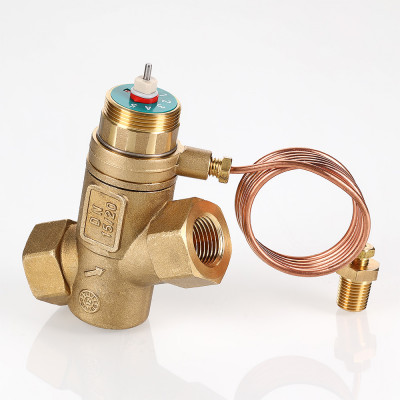

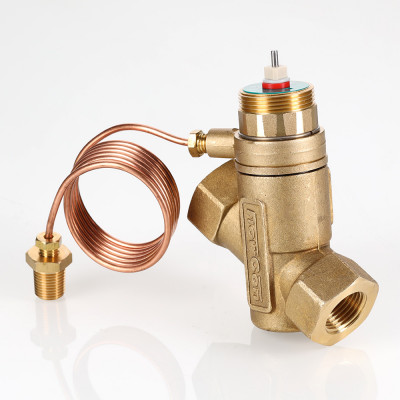

Автоматический регулятор перепада давления регулируемый с регулирующим клапаном, без отверстий под штуцеры
(VT.043.GLA) Автоматический регулятор перепада давлений регулируемый VT.043 предназначены для поддержания в динамическом режиме заданного перепада давлений (ΔРн) в двухтрубных системах отопления и охлаждения с переменным расходом.
Данные регуляторы позволяют поддерживать требуемый перепад давления (ΔРн) на участке между регулятором и точкой подключения импульсной трубки, тем самым ограничивая расход рабочей среды через регулируемый участок.
Основное назначение регуляторов – совместная работа с балансировочными клапанами VT.054 в двухтрубных системах отопления. При этом балансировочным клапаном VT.054 устанавливается расчетное значение увязочного пе,репада давления в обслуживаемом контуре (ΔРу), а регулятором перепада давлений поддерживается расчетный перепад давления по этому участку (ΔPн). В случае, когда применение балансировочного клапана не требуется, импульсную трубку рекомендуется подключать к шаровому крану с дренажом и воздухоотводчиком VT.245, имеющему патрубки с внутренней резьбой 1/4” (см. примеры применения).
Регуляторы с индексом VT.043.GA и VT.043.GLA имеют регулируемый картридж с дополнительным клапаном-регулятором, который может управляться с помощью двухпозиционного или аналогового сервопривода.
Картриджи регулятора комплектуются медной импульсной трубкой с адаптером М8 х 1/4” (наружная резьба) для подключения к балансировочному клапану VT.054 или шаровому крану VT.245.
Регуляторы VT.043.GLA не снабжены патрубками для подключения измерительного прибора.
Корпусы клапанов VT.043.GLA предназначены для присоединения картриджей с резьбой М20.
Примеры применения:
Артикул | Размер | Цена за единицу |
---|---|---|
Арт. | Разм./кол. | Цена |
VT.043.GLA.0401 | 1/2”, 3-17 кПа, 9-680 л/ч, с имп. трубкой 1 м | 13685 p |
* Указаны рекомендованные производителем розничные цены (руб). |
Паспорт: Автоматический регулятор перепада давления регулируемый (PDF, 2,07 МБ)
Паспорт: Изделия для комплектации автоматических регуляторов перепада давлений VT.043 и VT.044 (PDF, 424 КБ)
Декларация о соответствии по ТР ТС 010 на регуляторы перепада давления (PDF, 273 Кб)
Отказное письмо в области пожарной безопасности (PDF, 0,99 MБ)
Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.
