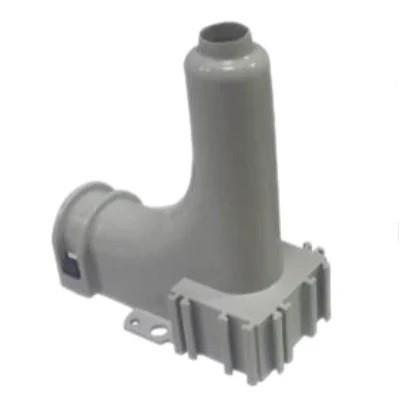

Фиксатор поворота типа «башмак»

(FS 1620B) Фиксатор поворота типа «башмак» применяется при монтаже системы радиаторного отопления, водяного теплого пола, горячего и холодного водоснабжения на основе металлопластиковых труб, труб из сшитого полиэтилена (PE-X) и полиэтилена повышенной термостойкости (PE-RT) диаметром 16 и 20 мм.

Изделие позволяет четко позиционировать трубу с изгибом на 90°. Возможно его применение для обвязки радиаторов в случае, когда труба подходит прямо к отопительному прибору.

Фиксатор крепится саморезами к поверхности пола, стен или потолка и фиксирует в изогнутом состоянии трубу относительно данной поверхности.

Фиксатор поворота типа «башмак» изготавливают из композиций на основе полипропилена, площадка окрашена в черный цвет, верх – в серый.

При использовании фиксатор поворота типа «башмак» для трубы 20 мм необходимо срезать верхнюю часть, которая указана на изображении ниже.

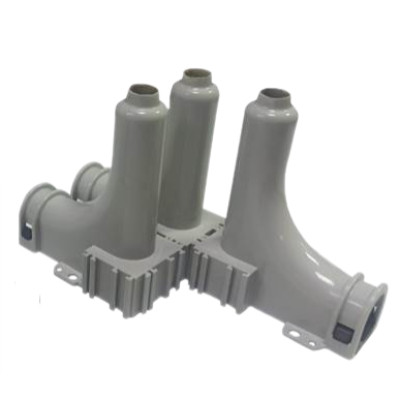

При необходимости фиксаторы могут соединяться между собой следующим образом:
