Шкаф коллекторный пристраиваемый ШРНУ

(VTc.541.U) Пристраиваемые коллекторные шкафы (распределительные шкафы) VALTEC ШРНУ предназначены для размещения в них коллекторов, коллекторных блоков, иного оборудования систем внутреннего водопровода и отопления.

Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности.

Установка шкафа ШРНУ – пристенная. Отличительной особенностью данной модели является съемная задняя стенка с направляющими. Она закрепляется непосредственно на стену или перегородку через овальные отверстия. После этого производится монтаж оборудования (коллекторного блока и др.), и только затем устанавливается корпус шкафа – на уже готовую конструкцию. Такой монтаж удобнее обычного, в шкаф.

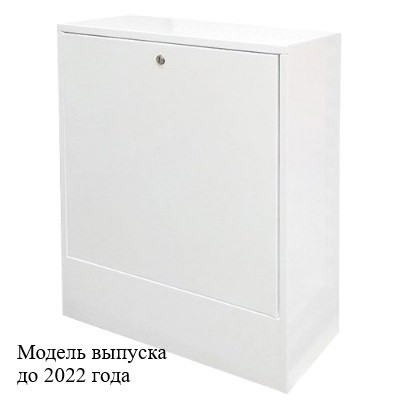

С лета 2022 г в конструкцию коллекторных шкафов VTc.541.U внесены изменения: задняя стенка стала НЕСЪЕМНОЙ и крепится с помощью контактной сварки, для обеспечения большей жесткости и устойчивости корпуса шкафа (ранее задняя стенка шкафа была СЪЕМНАЯ и крепилась с помощью болтового соединения в четырех точках).

Откидная дверца имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа.

Увеличенная глубина шкафа ШРНУ (180 мм) позволяет размещать в нем габаритные узлы учета, насосы и другую арматуру.

Ширина предлагаемых моделей: ШРНУ 3 – 700 мм (8–10 коллекторных выходов), ШРНУ 4 – 850 (11–12 вых.), ШРНУ 5 – 1000 (13–16 вых.), ШРНУ 6 – 1150 (17–18 вых.), ШРНУ 7 – 1300 мм (19–20 вых.).

При установке в шкафы смесительных узлов число выходов коллектора следует принимать на 3 меньше, чем указано выше.
