Расходомер

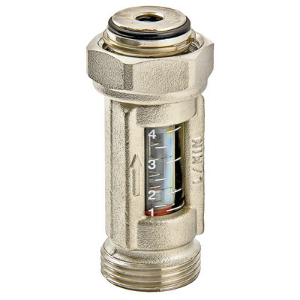

(VT.FLC15.0) Расходомер (другое название – ротаметр) обеспечивает возможность визуально контролировать расход теплоносителя в присоединенных к коллектору петлях. Это облегчает наладку водяного теплого пола, радиаторного отопления с горизонтальной разводкой, прочих многоконтурных систем с рабочей температурой до 90 °C.

Правильное направление потока жидкости указано на корпусе расходомера стрелкой. В установке напольного обогрева прибор монтируется на отводы обратного коллектора. При использовании совместно с коллекторным блокам VTc.594 гидравлическая настройка системы осуществляется встроенными регулировочными клапанами при помощи ключа SW5.

Шкала расходомера отградуирована в диапазоне 1–4 л/мин. Материалы изделия: латунь CW617N (корпус), полипропилен (поплавок), прозрачный поликарбонат (трубка со шкалой), нержавеющая сталь (пружина). Номинальное давление – 10 бар. Пропускная способность – 2,75 м³/ч Присоединение расходомера – «евроконус», накидная гайка/наружная резьба.

Расходомер позволяет измерять расходы на каждой петле, присоединённой к коллектору. Расходомер устанавливается перед обратным коллектором.
