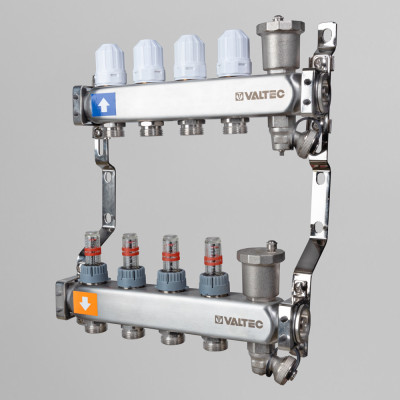

Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 100 °С, рабочим давлением до 10 бар.

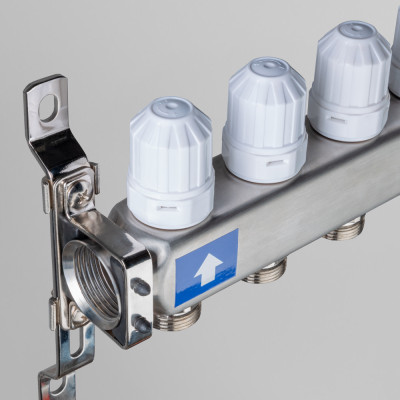

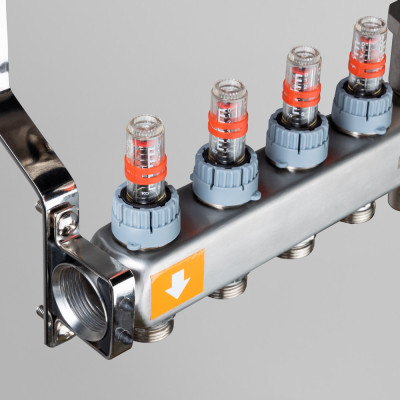

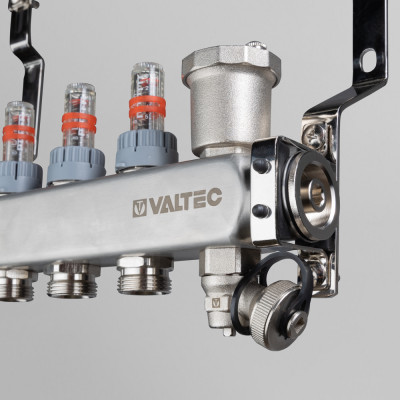

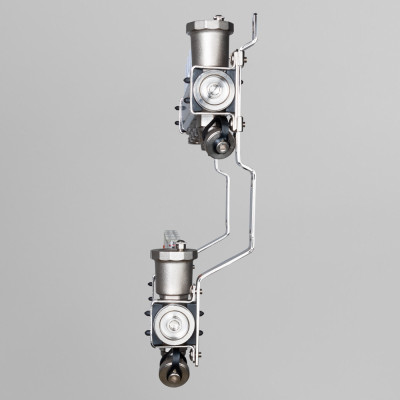

Выходы обратного коллектора блока VTс.579 оборудованы регулирующими клапанами с возможностью установки электротермических сервоприводов, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены автоматическими воздухоотводчиками и дренажными кранами. В комплект входит пара сдвоенных кронштейнов с двумя комплектами хомутов.
Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh.
Условный диаметр коллекторов – 1". Количество выходов – от 2 до 12. Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».
Таблица совместимости коллекторных блоков и комплектующих
| VTc.596 | VTc.594 | VTc.586 | VTc.588 | VTc.589 | VTc.582 VTc.584 |
VTc.579 | |
| Расходомер коллекторный VT.AC674 | + | - | + | - | - | - | - |
| Расходомер коллекторный VT.AC674.V.0 | - | - | - | - | + | - | - |
| Настроечный клапан VT.VDC31.N.0 | - | + | - | + | - | - | - |
| Запорный клапан VT.VTC30.N.0 | + | + | + | + | + | - | - |
| Ниппель переходной VTr.580.NE.040E | +1 | + | +1 | + | +1 | - | - |
| Ниппель VTr.580.NEI.040E | +2 | - | +2 | - | - | - | - |
| Запорный клапан VT.VTC30.NZ.0 | +3 | +3 | +3 | +3 | +3 | - | + |
| Расходомер VT.AC674.Z.0 | +4 | +4 | +4 | +4 | +4 | - | + |
| Ниппель подающего коллектора VTr.580.NEZS.040E | +5 | +5 | +5 | +5 | +5 | - | + |
| Ниппель обратного коллектора VTr.580.NEZR.040E | +6 | +6 | +6 | +6 | +6 | - | + |
| Ручка запорного клапана VT.CAP.579Z.0 | + | + | + | + | + | + | + |
1подходит только для обратного коллектора
2подходит только для подающего коллектора
3подходит совместно с ниппелем обратного коллектора VTr.580.NEZR.040E
4подходит совместно с ниппелем подающего коллектора VTr.580.NEZS.040E
5подходит совместно с расходомером VT.AC674.Z.0
6подходит совместно с запорным клапаном VT.VTC30.NZ.0
| Артикул | Размер | Цена за штуку |
|---|---|---|
| VTc.579.EMNX.0602 | 1", 2 x 3/4", "евроконус" | 5767 ₽ |
| VTc.579.EMNX.0603 | 1", 3 x 3/4", "евроконус" | 6939 ₽ |
| VTc.579.EMNX.0604 | 1", 4 x 3/4", "евроконус" | 7939 ₽ |
| VTc.579.EMNX.0605 | 1", 5 x 3/4", "евроконус" | 9021 ₽ |
| VTc.579.EMNX.0606 | 1", 6 x 3/4", "евроконус"" | 10161 ₽ |
| VTc.579.EMNX.0607 | 1", 7 x 3/4", "евроконус" | 11465 ₽ |
| VTc.579.EMNX.0608 | 1", 8 x 3/4", "евроконус" | 12858 ₽ |
| VTc.579.EMNX.0609 | 1", 9 x 3/4", "евроконус" | 13908 ₽ |
| VTc.579.EMNX.0610 | 1", 10 x 3/4", "евроконус" | 15068 ₽ |
| VTc.579.EMNX.0611 | 1", 11 x 3/4", "евроконус" | 16583 ₽ |
| VTc.579.EMNX.0612 | 1", 12 x 3/4", "евроконус" | 17784 ₽ |
| * Указаны рекомендованные производителем розничные цены (руб). | ||
