Зональный контроллер

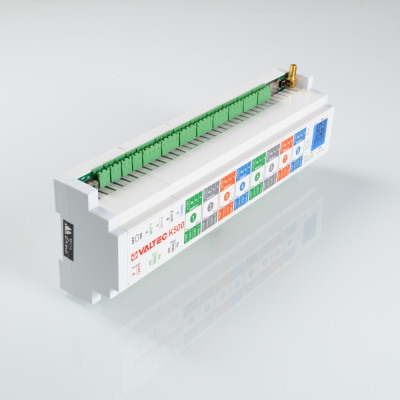

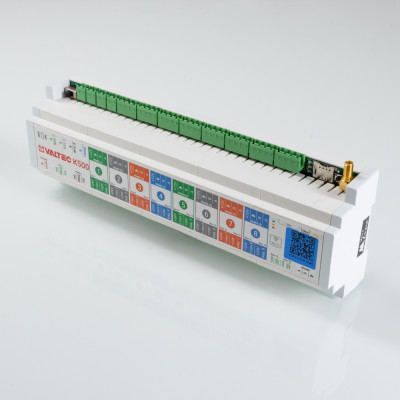

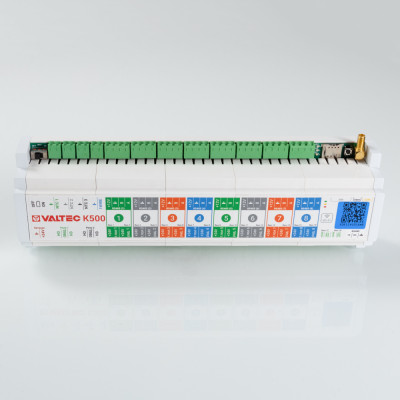

(VT.K500.0) Зональный контроллер предназначен для комплексной автоматизации системы отопления в индивидуальном доме. Устройство позволяет осуществлять дистанционное управление отоплением в помещениях посредством комнатных термостатов VT.AC801.0, управлять насосно-смесительными узлами на основе термостатических или поворотного клапана.

    К одному контроллеру можно подключить:
  • до 16 комнатных термостатов;
  • до 18 двухпозиционных электротермических приводов c напряжением питания 24 В;
  • до двух приводов, входящих в состав насосно-смесительного узла с возможностью плавного регулирования по погодозависимому алгоритму;
  • до двух насосов, входящих в состав насосно-смесительного узла;
  • до трех аналоговых датчиков температуры.

При необходимости к контроллеру можно дополнительно подключать цифровые датчики температуры по шине 1-wire.

    Основные функции и возможности контроллера:
  • поддержка передачи данных по GSM и Wi-Fi;
  • дистанционный контроль, настройка и управление системой отопления посредством мобильного приложения и web-интерфейса VALTEC HEAT COMFORT;
  • свободное конфигурирование системы отопления под задачи конкретного объекта;
  • возможность загрузки в устройство преднастроенных конфигураций систем отопления;
  • управление прямыми и смесительными отопительными контурами;
  • зональное управление температурой в помещениях с использованием комнатных термостатов VT.AC801 с интерфейсом связи RS-485;
  • возможность управления восьмью помещениями с комбинированным отоплением (например, радиаторы и тёплый пол);
  • поддержка до 16 независимых температурных зон (контуров отопления) и двух насосно-смесительных узлов;
  • возможность подключения к контроллеру до 18 двухпозиционных электротермических сервоприводов на 24 В нормально-закрытого или нормально-открытого исполнения;
  • плавное управление двухпозиционными электротермическими сервоприводами посредством ШИМ-сигнала питания;
  • возможность управления исполнительными механизмами в дискретном режиме (посредством релейных выходов): насосы, котлы, бойлеры, привод ротационного клапана и пр.;
  • возможность подключения проводных аналоговых датчиков температуры и дополнительных цифровых датчиков по шине 1-wire;
  • функция калибровки датчиков;
  • погодозависимое регулирование температуры теплоносителя;
  • возможность выбора стандартного графика погодозависимого алгоритма или его пользовательской настройки;
  • возможность индивидуальной настройки параметров работы для каждого контура отопления и каждого исполнительного устройства;
  • регулирование температуры теплоносителя по температуре воздуха в помещении (по данным от комнатного термостата или внешнего датчика температуры);
  • поддержание температуры теплоносителя по заданной температурной уставке;
  • настройка расписаний и режимов работы системы отопления;
  • автоматический переход контуров в летний режим и функция летней прокрутки насосов;
  • уведомления при возникновении нештатных ситуаций;
  • сохранение связи с устройством при отключении электроэнергии (встроенный элемент питания);
  • возможность управления посредством голосового помощника («Алиса»).

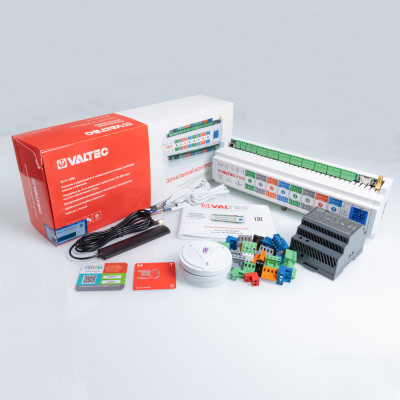

Комплект поставки

Наименование

Ед.изм.

Количество

1

Контроллер VT.K500.0.0

Шт.

1

2

Блок питания

Шт.

1

3

Датчик температуры в гильзе с кабелем 1 м

Шт.

2

4

Датчик температуры в корпусе

Шт.

1

5

GSM-антенна

Шт.

1

6

SIM-карта

Шт.

1

7

Регистрационная карта (или наклейка с QR-кодом на корпусе)

Шт.

1

8

Технический паспорт изделия

Шт.

1

9

Упаковка

Шт.

1

Бесплатное мобильное приложение VALTEC HEAT COMFORT доступно для скачивания:

Google Play App Store

Описание возможностей этой программы вы найдёте в разделе нашего сайта «Расчёты и программное обеспечение».

Таблица совместимости термостатов/контроллеров и приводов

VT.AC602 VT.AC634 VT.AC707 VT.AC709 VT.AC712
VT.TE3040.0.220 + + + + +
VT.TE3040.A.220 - + + + +
VT.TE3041.0.024 - + + + +
VT.TE3041.A.024 - + + + +
VT.TE3043.0.220 + + + + +
VT.TE3043.A.220 - + + + +
VT.TE3043.0.024 - + + + +
VT.TE3043.A.024 - + + + +
VT.M106.0 - + + + +
VT.ZC8.0.220 - + + + +
VT.ZC8.0.24 - + + + +

VT.AC713 VT.AC801 VT.K300 VT.K500 VT.ZC8.0.220 VT.ZC8.0.24
VT.TE3040.0.220 + + - - + -
VT.TE3040.A.220 + + - - + -
VT.TE3041.0.024 + + + + -+
VT.TE3041.A.024 + + - + - +
VT.TE3043.0.220 + + - - + -
VT.TE3043.A.220 + + - -+ -
VT.TE3043.0.024 + + + + - +
VT.TE3043.A.024 + + - + -+
VT.M106.0 + + + + - -
VT.ZC8.0.220 + + - -

VT.ZC8.0.24 + + - -


АртикулРазмерЦена за единицу
Арт.Разм./кол.Цена
VT.K500.0.024 В, IP2046173p
* Указаны рекомендованные производителем розничные цены (руб).



Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.
