Этажные модули учета

Этажные узлы VALTEC – преимущество ваших новостроек



В настоящее время в многоквартирных домах активно внедряются системы отопления с горизонтальной разводкой, обеспечивающей выполнение требований Федерального закона № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности», а также более комфортное и экономичное пользование отоплением, чем системы с вертикальной (стояковой) разводкой.

Горизонтальные системы отопления в многоквартирных домах – это возможность организовать достоверный поквартирный учет расходования и индивидуальное управление подачей тепловой энергии в каждую квартиру.

Размещение узла учета и управления на лестничной площадке предоставляет эксплуатирующей организации свободный доступ к оборудованию для контроля его работы, настройки, обслуживания, сбора показаний теплосчетчиков. Вынос стояка за пределы квартиры исключает риск ущерба жилым помещениям в случае аварии.

Специально для современных инженерных систем наша компания разработала и реализует готовые решения – этажные коллекторные узлы VALTEC, быстро монтируемые на объекте, предусматривающие установку индивидуальных теплосчетчиков, облегчающие наладку и обслуживание системы.

Узел распределительный этажный VALTEC – выпускаемое в России готовое решение для многоквартирного дома, простой доступ к преимуществам горизонтальной системы отопления, включая поквартирный учет тепла.





Наше предложение

  • Снижение расходов на проектирование и монтаж
  • Легкое обслуживание
  • Оптимальный набор элементов и функций
  • Высокое качество комплектующих
  • Испытанная надежность заводской сборки
  • Гарантия и техническая поддержка VALTEC

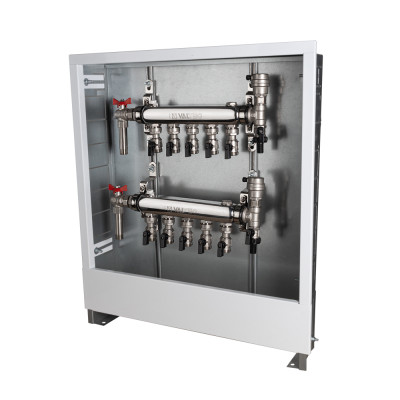

Этажные узлы VALTEC

Функции

Основные функции этажных узлов VALTEC – распределение тепловой энергии потребителям этажа и поквартирный учет ее расходования.

Узлы оснащаются также арматурой для гидравлической балансировки отопительной системы. Модели рядов VT.GPR и VT.GPA обеспечивают автоматическое поддержание перепада давления на входе и выходе квартирных систем отопления.

Кроме того, этажные узлы VALTEC оснащены сервисными функциями – удаления воздуха, механической очистки теплоносителя, опорожнения и заполнения системы.



Модификации

VT.GPM – этажный узел с балансировочным клапаном

VT.GPR – этажный узел с балансировочным и перепускным клапанами

VT.GPA – этажный узел с автоматическим регулятором перепада давлений

VT.GPW – этажный узел для систем водоснабжения с редуктором

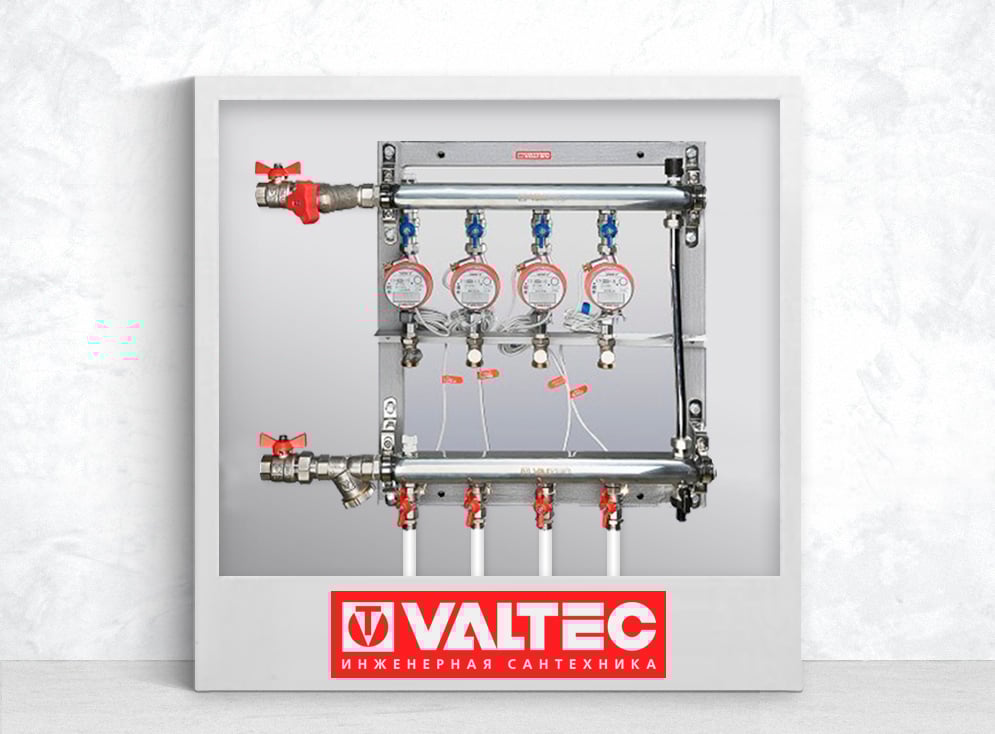

Кран шаровой
Клапан балансировочный ручной
Коллектор из нержавеющей стали
Фильтр механической очистки
Коллектор из нержавеющей стали
Кран шаровой для подключения датчика температуры
Теплосчетчик VHM-T



Все элементы этажных коллекторных узлов и комплектующие – продукция марки VALTEC.





Коллектор из нержавеющей стали



Коллекторы из нержавеющей стали VALTEC – продукция, заслужившая доверие специалистов в области инженерных систем и активно используемая ими в проектах, – благодаря преимуществам материала, выверенной конструкции, качеству изготовления и выгодной цене. Кроме того, большая, чем у латунных моделей того же условного диаметра, площадь поперечного сечения уменьшает влияние друг на друга потребителей, подключенных к коллектору из «нержавейки».

Этажный распределительный коллекторный узел VALTEC включает в себя коллектор из нержавеющей стали с увеличенным до 100 мм шагом отводящих патрубков VTc.510.SS, разработанный специально для групповой установки индивидуальных водо- и теплосчетчиков в многоквартирных домах.



Регулирующая арматура

Этажные модули VALTEC обеспечивают гидравлическую балансировку системы отопления на уровне стояков, так и потребителей этажа. Узлы серии GPR и GPA дополнительно позволяют автоматически поддерживать перепад давления на входе и выходе в квартирную систему отопления, увязывая работу узла с остальными элементами системы здания.

Возможность балансировки достигается благодаря включению в состав этажных узлов следующих устройств их ассортимента регулирующей арматуры VALTEC:



1. Клапан балансировочный VT.054
2. Автоматический регулятор перепада давления VT.040
3. Байпас проходной с перепускным клапаном и термометром VT.0667T
4. Клапан настроечный VT.020



Узлы комплектуются также арматурой групп ввода, потребителей и сервиса.



Этажные узлы VALTEC поставляются в собранном виде (под заказ возможна поставка для сборки на объекте), с правым или левым подключением к стоякам, уже испытанными давлением 15 бар. Сборка и опрессовка узлов осуществляются в заводских условиях.



VALTEC предлагает широчайший модельный ряд типовых этажных узлов, а если ваш проект требует особой конфигурации, специалисты конструкторского отдела компании разработают для вас индивидуальное решение.





Технические характеристики этажных узлов VALTEC

Рабочее давление, МПаДо 1,3
Пробное давление, МПа1,5
Температура рабочей среды, ºСДо +95
Допустимая температура окружающей среды, ºСОт +5 до +55
Допустимая относительная влажность окружающей среды, %До 80
Число отводов на коллекторах, шт.2–8
Диапазон поддерживаемых перепадов давлений (для узлов GPR), кПа20–60
Диапазон поддерживаемых перепадов давлений (для узлов GPА), кПа5–30, 25–60
Максимальный общий расход теплоносителя (при подкл. ¾”; 1”), м³/ч1,7; 2,3
Максимальная тепловая мощность узла при ΔТ=20 °С (при подкл. ¾”; 1”), кВт39,5; 54,5
Диаметр условного прохода коллектора, мм40
Подключение к отводам3/4″, «евроконус»
Максимальный расход теплоносителя на каждый отвод, м³/ч0,95
Максимальная тепловая мощность для каждого отвода при ΔТ=20 °С, кВт22
Средний полный срок службы, лет30









Подробнее о преимуществах

Применение этажных узлов VALTEC обеспечивает преимущества всем участникам строительства и эксплуатации многоквартирных зданий, а также владельцам недвижимости, получающим в пользование надежное современное оборудование.



Проектировщикам

  • Широкий ряд типовых решений
  • Подробная техническая документация
  • Проверенные гидравлические характеристики
  • Техническая поддержка от производителя



Застройщикам

  • Выгодная цена
  • Малые сроки изготовления
  • Возможность приобретения нестандартного оборудования
  • Гарантии производителя



Монтажникам

  • Быстрая установка и подключение
  • Опрессовка оборудования на заводе
  • Сертификат и паспорт на каждое изделие
  • Маркировка узлов в соответствие с проектом



Управляющим компаниям

  • Доступность и легкое обслуживание оборудования
  • Интеграция в систему автоматического учета энергоресурсов (АСКУЭ)
  • Стабильные гидравлические характеристики
  • Техническая поддержка от производителя





Порядок и сроки выполнения заказа

Мы ценим время своих клиентов, поэтому срок от получения заявки до поставки узлов на объект составляет не более одного месяца.





Этапы выполнения заказа

  • Прием заявки
  • Анализ проекта
  • Подбор оптимального решения
  • Согласование конструкции, стоимости и сроков поставки
  • Оплата
  • Изготовление заказанных узлов
  • Доставка оборудования на объект



Этажные узлы и квартирные станции VALTEC производятся российским ООО «СПУТНИК», которое изготавливает также водо- и теплосчётчики. Адрес предприятия: Россия, 192019, г. Санкт-Петербург, ул. Проф.Качалова, дом 11, корп. 3, лит. А, тел.: +7 (812) 412-44-80.
